엔드밀(End mill)

엔드밀은 주로 밀링머신에서 사용하며, 머시닝 센터, 터닝 센터 등의 공작기계에서 사용한다.

드릴과 유사하게 생겼지만 드릴은 수직으로 구멍을 뚫는 역할을 하며, 엔드밀링커터의 경우 수평으로 이동하며 옆면을 가공한다.

그렇기에 홈 깎기, 단깎기, 윤곽 깎기, 곡면 깎기, 모방가공 등 다양한 가공에서 사용된다.

---

재질

하이스 엔드밀 : High speed steel  혹은 고속도강으로 부르는 재질이다. W(18%), Cr(4%), V(1%)으로 이루어져 있으며, 절삭속도가 일반적인 탄소 공구강보다 높고 내 마모성이 우수하며, 고속 절삭에도 우수하다.

초경 엔드밀 : 탄화텅스텐(WC)의 미세한 분말을 주 성분으로 Co 등을 결합제로 사용하여 만든 경질 합금이다. 하이스 엔드밀에 비싸지만, 절삭속도는 높기 때문에 고정밀도 절삭과 난삭재에 적합합니다.



초경이 하이스 보다 가격이 비싸고, 밀도도 높고 무거운 특징이 있습니다. 피삭제도 더 강도 있는 물질을 초경이 절삭에 더 유리합니다.

대신 인성은 하이스가 더 높기 때문에, 초경은 하이스에 비해 잘 깨지는 특성이 있습니다.

초경일 무조건 적으로 더 좋은 것은 아니기 때문에 사용하는 용도에 맞춰 적절한 공구를 사용하는 것이 좋을 것 같습니다.

---

엔드밀의 구조와 명칭

여러 정리되어 있는 파일을 첨부 했지만 사용 용어가 조금씩 다르지만 내용은 동일합니다.

---

엔드밀의 형태

엔드밀의 비틀림각이 클수록 절삭성이 높으며, 절삭 저항이나 충격도 낮아집니다. 대신, 칩의 배출이 되지 않는 단점도 발생합니다.

일반적으로 30º, 45 º 를 보편적으로 사용하고, 고경도 등 특수한 목적으로 60 º 를 사용하기도 합니다.



일반적으로 엔드밀의 날 수는 2 날과 4 날을 사용합니다.

2 날 엔드밀 : 칩 배출이 용이한 장점이 있습니다. 축 방향으로 엔드밀 이송 시 날의 개수가 많은 것보다 가공성이 높으며 절삭날의 재연삭이 편합니다. 홈가공과 측면가공에서 주로 사용합니다.

4 날 엔드밀 : 2 날과 비교하여 단면적이 크고 강성이 높기 때문에 엔드밀의 이송이 높고, 공구의 수명이 긴 편입니다. 칩 포켓은 작기 때문에 홈의 절삭이나 축방향 이송가공과 같은 칩의 배출이 중요한 절삭에는 적절하지 못합니다. 얕은 홈 가공, 측면 가공, 다듬질 가공등에 적합합니다.

---

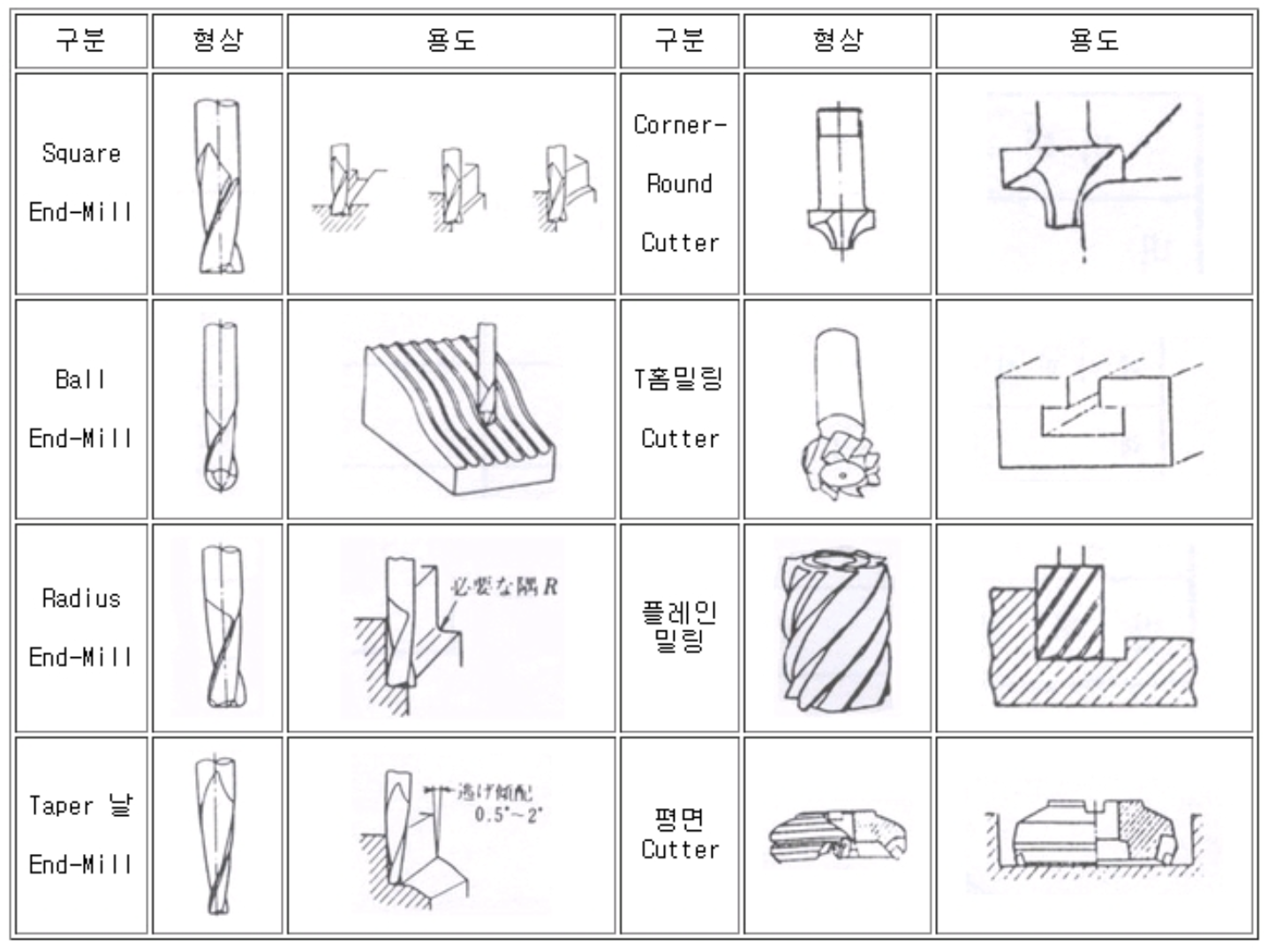

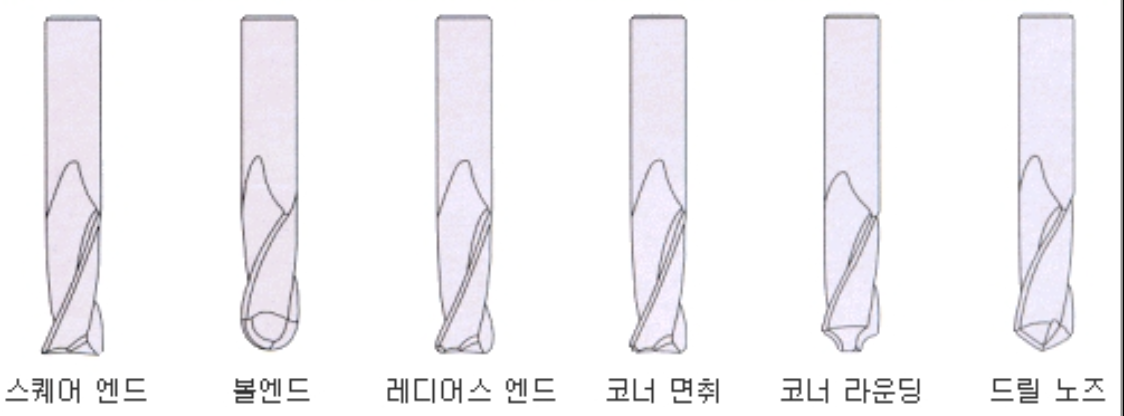

엔드밀의 종류

스퀘어 엔드밀 (평 엔드밀) : 가장 일반적으로 사용하는 엔드밀입니다. 홀 가공, 측면 가공, 면 가공 등 모두 사용 가능하며, 정삭, 중삭, 확삭 등 다양한 용도로 사용이 가능합니다.

볼 엔드밀 :  R 가공과 3차원 가공 등 곡면 가공에 주로 사용됩니다. 중심부의 칩 포켓이 낮아 절삭성이 타 엔드밀에 비해 떨어집니다.

라핑 엔드밀 : 날이 물결형상이고 절단 가루가 적게 분산되어 절삭 저항이 적고 황삭에 적합한 엔드밀입니다. 다듬질면은 거칠기 때문에 다듬질 용도로는 적절하지 않습니다.

라디우스 엔드밀 : 날끝 부분이 둥글게  R값이 들어 있어서 구석 부분의 R가공과 피크 가공에 사용합니다.

---

손잡이와 목 부분의 종류와 형태
